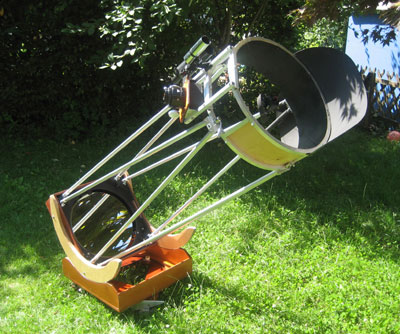

Die Zielsetzung bei diesem Teleskop war ein günstiges, aber trotzdem leistungsfähiges Teleskop für die 16-Zoll Spiegelsets von GSO zu entwickeln. In der Gesamtkonzeption ist der 16-Zoll Dobson eine verkleinerte und in mehreren Dingen vereinfachte Kopie meines 22"-Lowriders. Hut und Spiegelbox sind ähnlich aufgebaut, die Spiegelzelle, die Höhenräder und die Rockerbox wurden für das kleinere Teleskop einfacher gehalten. Die Einblickhöhe im Zenit beträgt etwa 168 cm. Das Teleskop kann problemlos von einer Einzelperson gehandhabt werden und vermittelt trotzdem beim Beobachten die nötige Robustheit .
Das hier gezeigte Teleskop habe ich für einen Freund, Hajü Merk, gebaut, dem sein 16-Zoll Lightbridge zu schwer und zu sperrig für's Auto war. Das schwerste Einzelteil des neuen Teleskops ist die Spiegelbox mit 20 kg (inklusive dem fast 13 kg schweren Hauptspiegel), das Gesamtgewicht liegt bei 30 kg (zum Vergleich, die kommerziell angebotenen Varianten von Meade und Skywatcher wiegen um die 80 kg!).
Mehr Tipps und Hinweise zum Bau von großen Dobsons gibt es auf dieser Seite.
Dieselbe Grundkonzeption habe ich auch bei einem Teleskopbau für unseren Verein, die Sternfreunde Breisgau, angewandt, allerdings als leichter Lowrider, um die Einblickhöhe auf 150 cm herunter zu legen. Damit ist das Teleskop besser für öffentliche Beobachtungsabende oder Sternwartenbesuchen von Schulklassen geeignet. Mehr dazu hier.
|
Das Oberteil ...

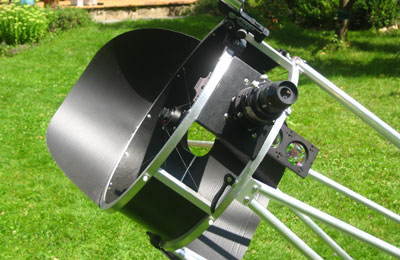

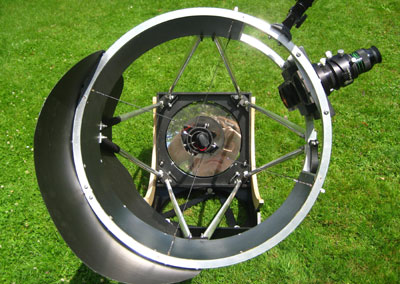

... ist aus 15x15x1.5 Alu-Vierkant-Rohr gebogen und mit Flugzeugsperrholz beplankt. 12x12x1.5 ist hier jedoch auch völlig ausreichend und erheblich leichter zu biegen. Die Stangen sind aus 20x1 mm Alu und paarweise über Winkel zusammengefasst, die mit Industrie-Schnellspannern am Hut befestigt werden. |
|
|

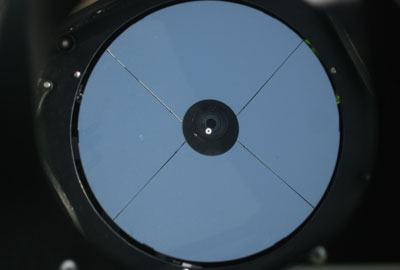

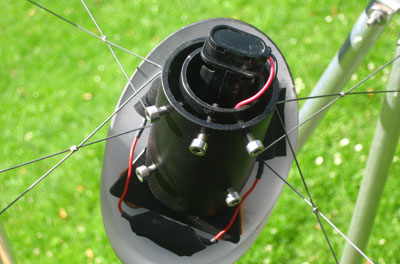

Die Spinne ist eine Drahtspinne aus 0.8mm Federstahldraht, über Kreuz gespannt und exzentrisch. Die kompakte FS Halterung (selbes Prinzip wie hier) erlaubt sehr kurze Hebelwege. Der FS besitzt eine FS Heizung (0.6 W), für die ein Batterie-Block in den FS Halter gesteckt werden kann. Mehr zu Drahtspinne und FS Halter gibt es hier. |
|

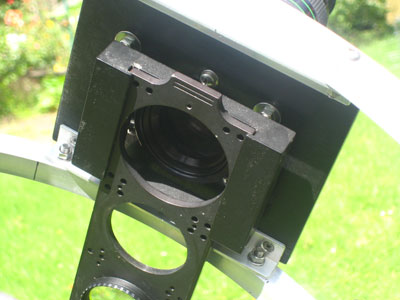

| Hinter dem OAZ (Kineoptics HC 2) ist ein Filterschieber von Moonlite montiert. |
 |
|

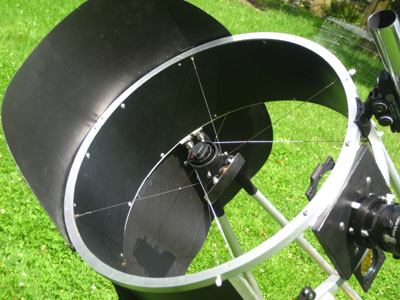

Die Hutblenden sind aus PE Material, dass von innen schwarz lackiert ist und mit Druckknöpfen am Hut befestigt wird (siehe hier).
Auch ohne Streulichtsocke ist der Streulichtschutz für einen dunklen Standort ohne direkt einfallendes Fremdlicht absolut ausreichend. |
|
|
|
Die Spiegelbox ...

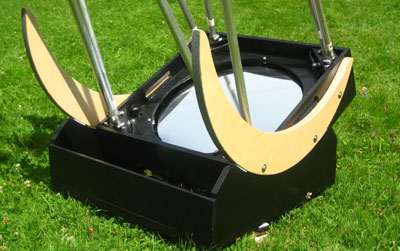

... ist aus Multiplex 12 mm mit einer 9mm Spiegelblende und zusätzlichen 9mm Versteifungen hinten. Trotz der geringen Bauhöhe ist sie somit extrem stabil. Die Höhenräder sind aus 21 mm Multiplex.
Spiegelbox und Rockerbox sind in schwarz gebeizt und mit drei Schichten Parkettlack versiegelt.
Mehr zur Herstellung der Spiegelbox gibt es hier. Mehr zur Rockerbox gibt es hier. |
|
Stangenklemmung

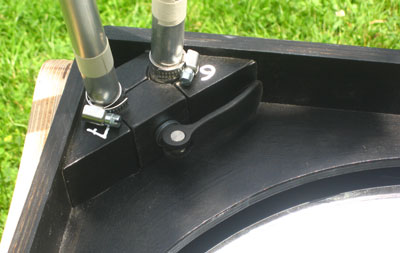

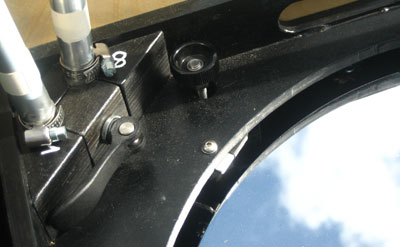

Die unteren Stangenklemmungen sind wie bei Stathis mit paarweiser Klemmung. Die Stangen haben Anschläge, so dass eine präzise Anpassung der Fokuslage möglich ist. Alle Stangen sind durchnummeriert. Dadurch bleibt die Kollimation beim Aufbau weitestgehend erhalten.

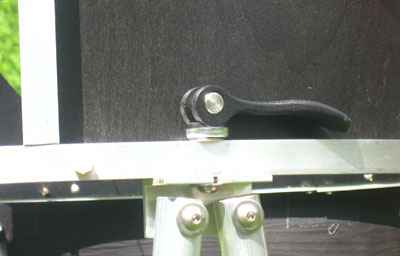

Oben sind die Stangen paarweise zusammengefasst, was das Aufsetzen des Huts zu einem Kinderspiel macht. Die Klemmung erfolgt über Schnellspanner.
Mehr zu Stangen und Klemmblöcken gibt es hier.
|
|
Spiegelzelle

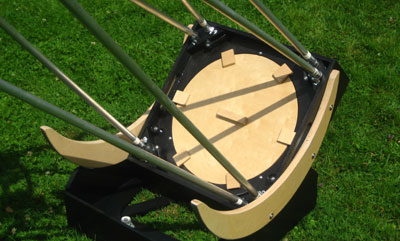

Die Spiegelzelle ist eine 6-Punkt-Zelle aus Alu-Vierkantrohr 20mmx20mmx2mm, was selbst bei dem 42mm dicken Hauptspiegel ausreichend Stabilität gewährleistet.
Die Zelle ist an einem Punkt (oben) an der Spiegelbox rotierbar fixiert und wird über die Halterungen an den zwei verbleibenden Ecken justiert. |
|

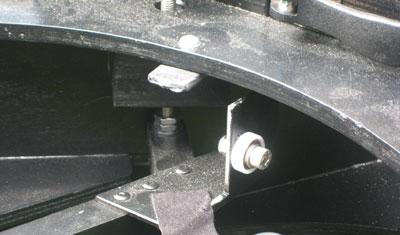

Die Zelle ist von oben justierbar, ähnlich wie bei meinem 14-Zöller (M8 Gewindestange in Edelstahl-Einschraubgewinden (Rampa) für Holz).
Die Laterallagerung wird über in der Höhe einstellbare Kugellager bewerkstelligt. |
|
16-Zoll Lowrider der Sternfreunde
Breisgau
Das hier gezeigte Teleskop basiert auf der gleichen Grundkonzeption, ist allerdings als leichter Lowrider ausgelegt (20°), was die Einblickhöhe auf 150 cm herunter legt. Ich habe dieses Teleskop für unseren Verein, die Sternfreunde Breisgau, für unsere Sternwarte gebaut
Die Konstruktion der OAZ-Aufhängung ist ähnlich wie bei meinem 22-Zoll-Lowrider. Mehr zu diesem Teleskop gibt es hier. |
|
